PADS Professional
概述

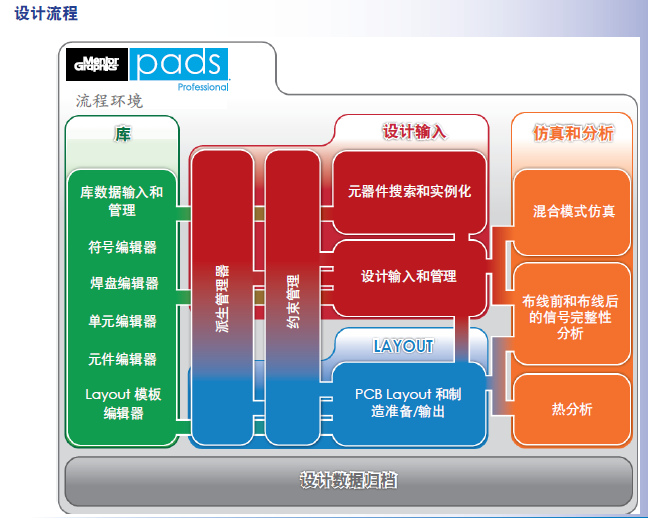

PADS Professional是生成效率高、配置完善的PCB设计套件,利用该套件,硬件工程师、PCB设计人员和小型工作组不但能完成极为复杂的PCB设计,同时还能保持合理的拥有成本。拥有完整的原理图设计创建、定义和复用解决方案;结合良好的易用性和高度自动化的功能,提供业界的先进技术;拥有功能强大且简单易用的约束管理系统;采用HyperLynx® 技术的全套分析和验证软件;在 PCB 环境中优化 FPGA I/O,始终保证FPGA 与 PCB 同步;能确保整个设计流程中所用数据的高质量、完整性和安全性的项目数据管理;可创建电路板或拼板级别的文档和可交付制造的输出。

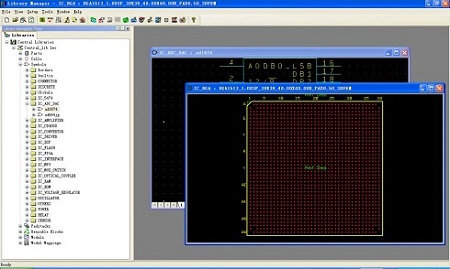

元器库及管理
基于“创建即正确”的建库方法学,PADS Professional采用中心库管理方式,在建库过程中能自动对符号、封装、焊盘、器件等对应关系进行校验,只有创建正确的元器件库才能进入中心库使用,为后续的原理图和PCB开发节约了大量时间。PADS Professional对元器件库、符号库、封装库、焊盘库等的操作均需在中心库管理工具中完成,避免了对库文件的直接操作而导致整个库结构和单元信息的完整性和正确性被破坏。
原理图设计
PADS Professional含有的DataBook库管理和器件信息系统为企业元器件库管理提供了完整的解决方案。DataBook使得设计师可以通过局域网从公司庞大的元件信息库中,采用简单查询和复合查询模式,快速搜索到所需的器件并放置到原理图中。同时,DataBook集中库管理模式可以保证设计所用的器件信息的一致性、完备性和最新库信息同步。DataBook支持自动更新功能以及验证功能,保证设计的正确无误。

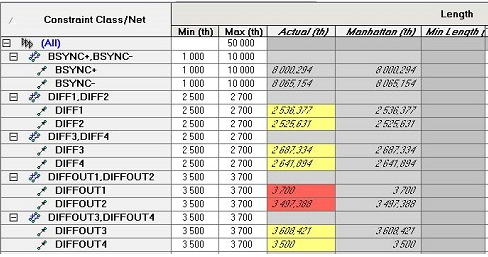

约束管理器
PADS Professional采用前后端统一的约束管理器,可以在原理图或者PCB阶段设定复杂的规则约束,包括差分线信号定义、等长线定义、拓扑结构定义、线宽及间距定义、区域规则定义等高速电路设计必备的规则。表格式的操作界面便于设计人员查看和修改,并且能将违背规则的网络用颜色标注,整个电路板的设计状况一目了然。

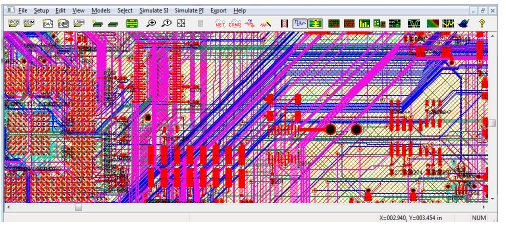

一流的PCB设计工具

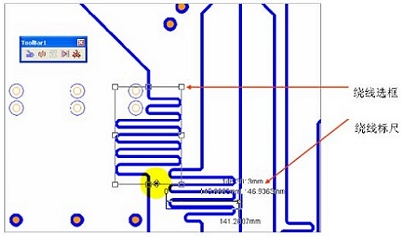

PADS Professional包含交互式布线、高速布线、高密度布线功能,可轻松应对当今电子设计的各种挑战,诸如高速差分信号布线、蛇形网络布线、圆弧布线等。其中特有的Sketch智能布线功能,可以通过笔画命令快速完成自动布线。设计师只需要简单地自定义布线路径,即可自动完成布线,布线速度快、质量高,可提高布线效率超过50%,且布线效果能够媲美经验丰富的PCB布线工程师。
信号完整性仿真
PADS Professtional采用HyperLynx SI作为信号完整性仿真工具,包括前仿真规划、设计空间探测、设计约束生成和后仿真设计验证功能。
PADS Professional采用HyperLynx SI作为信号完整性仿真工具,包括前仿真规划、设计空间探测、设计约束生成和后仿真设计验证功能。
布局布线前原理阶段的设计仿真,也称为高速设计的前仿真,PADS Professional提供强大的传输线分析以及信号完整性分析功能,根据电路的连接关系以及元器件模型可以深入考察不同叠层结构、不同拓扑结构、不同布线方式以及不同的布线参数情况下信号质量的情况,据此获得改善板级系统性能和质量可靠性的相关策略和约束规则。
PCB布局布线后的信号完整性分析称为后仿真,能够对电路板设计进行仿真验证,包括考虑过孔、走线换层、封装焊盘等PCB设计的影响。

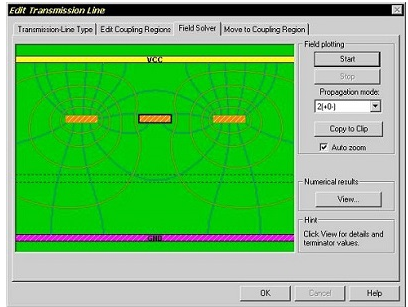

串扰分析功能采用内置的电磁场分析工具和耦合方式模拟仿真器,可以进行多个高速信号之间的串扰分析。既可以进行正向的串扰分析,也可以进行反向的串扰分析。
数模混合仿真
PADS Professional可依据设计人员的实际仿真需要提供可扩展的板级仿真解决方案,满足用同一个设计原理图既能够作为PCB设计的输入,也可以作为数模混合仿真的输入,从而减少仿真周期,提高仿真效率。

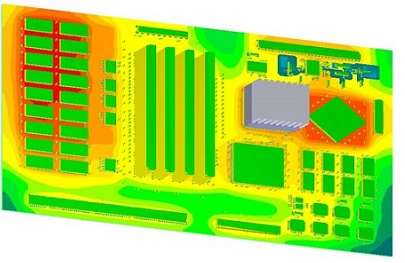

板级热分析
PADS Professional可以对印刷电路板的热效应进行准确、可靠的分析。通过确定印刷电路板的温度及其梯度,器件和焊点的温度,设计师可以方便地确定设计中潜在的散热及可靠性问题。由于采用了局部变步长的有限元微分算法,与传统的有限元算法相比,其计算速度大大提高。针对热传导,对流和辐射情况,PADS Professional可建立复杂的三维气流与热场模型,并考虑器件上是否加装了散热片,芯片风扇及导热垫等散热装置。
生产数据准备及输出

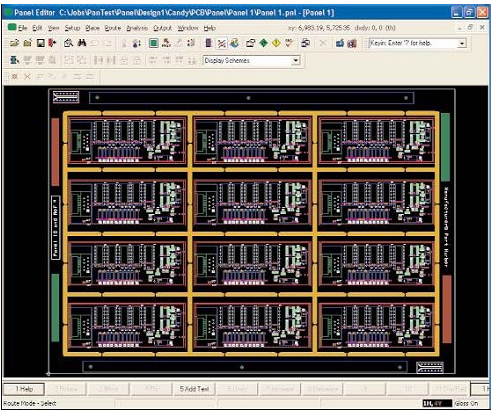

生产总是和PCB设计结合的很紧密,通常设计师不得不采用多个应用程序用于生产准备数据。PADS Professional提供了一个综合的生产数据生成和验证环境,设计人员可以在单板或拼板级别上控制生产数据,确保了设计和生产数据的一致性。内嵌的拼板生成和编辑环境,可生成基于拼板级数据库的生产数据。电路板可加工性分析可以在设计阶段对印制板进行工艺检查,提高电路板成品率及可靠性。

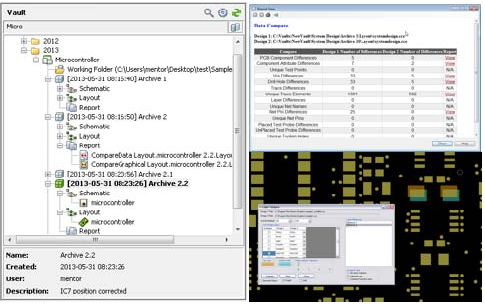

设计数据版本管理
设计数据的版本管理对于产品开发非常重要,PADS Professional采用的自动归档技术允许设计人员通过自动备份或者手动备份方式对设计数据进行版本管理。而且还能对进入数据池的设计文件进行版本比较,快速找出不同版本之间的差异。
