DxDesigner --通用前端设计设计与项目数据管理平台


原理图输入

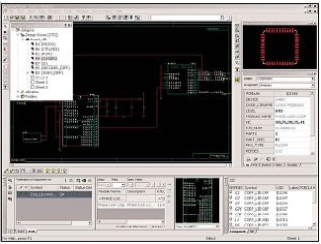

功能齐备的原理图设计环境。支持多页/层次式原理图的创建与编辑;单一/组合式(Slot/Fructure)原理图符号创建与编辑,提供符号向导帮助设计者快速创建多管脚器件的原理图符号;可从互联网上或生产厂家提供的器件手册中读取管脚与属性信息,自动创建标准的原理图符号;PCB网表输出,原理图与PCB交互定位(Cross Probe);原理图与PCB正反标注(Forward/Backward Annotation)标准汉字输入;可根据名称、属性等信息对元器件(或网络)进行检索封装预览功能,可查看原理图符号所用物理封装的外观、尺寸等信息;设计复用;设计规则检查(DRC);PCB设计规则定义,并可将设计规则随网表输出至PCB设计环境;全息归档功能,可将设计文件导出为PDF文档,原理图层次结构、元器件名称与属性、网络名称属性等全部设计信息均可在PDF文件中浏览;设计报表(BOM)




原理图输入

DxDesigner兼容性

DxDesigner是一个业界广泛使用的、通用的前端原理图设计工具,其兼容性可表现为三个方面:

--兼容Protel/Altium设计

DxDesigner提供Protel/Altium转换器,可与Protel/ Altium进行设计原理图和符号库进行双向数据转换。

--兼容Cadence(OrCAD)与PowerLogic设计

DxDesigner提供OrCAD/ PADS Logic转换器,可直接导入OrCAD与PADS Logic环境下的设计文件和符号库,转换过程中不丢失任何设计信息。

--兼容各种格式的PCB网表与物理设计规则输出

DxDesigner支持PADS Layout、Cadence  Allegro、Expedition、BoardStation、Zuken等多种格式的PCB网表输出与物理设计规则输出。



模块简介

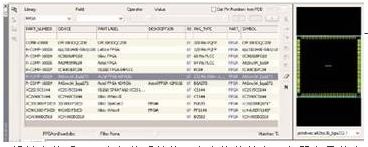

DxDataBook:

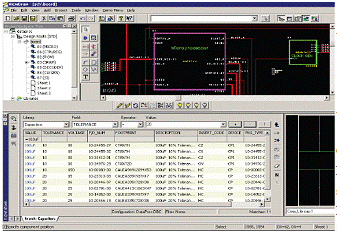

非常有效的元器件管理工具


原理图输入


 --DxDataBook可以有效地管理和快速成功地存取共用的元器件信息。允许所有的工程师可以直接查询这些信息。这是一个提供给设计工程师通过互联网或企业内部网快速查询和选择元器件的工具。



--DxDataBook可以使用一个简单的工具去存取所有元器件信息而不会产生数据的冗余。DxDataBook使用ODBC(Open Database Connectivity)设计,它是一个工业标准的DBMS格式。所以DxDataBook可以存取任何类型的数据库格式包括text、spreadsheets、Microsoft Access、Oracle、Informix和其他商业类型的RDBMS格式。


原理图输入


 -- DxDataBook是Mentor设计ExchangeTM软件产品的成员之一。设计交换采用了多级体系结构,它允许软件在服务器上是分离的,以使得程序和数据在更新时不会互相影响


-- DxDataBook提供了从共用的认证元件库中快速地查找和选择器件的方法;使处于不同的地理位置上的工作组都可以通过互联网或者企业内部网存取共用的元件信息;可使元件最优化,从而减少元器件的数量和削减这个产品的成本;对相似的元器件使用图形的表示方法以排除元器件的冗余。



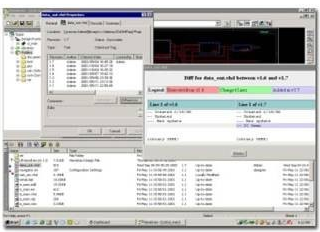

DxDataManager:

基于Internet的设计数据管理




原理图输入


DxDataManager实现团队设计中各设计小组之间数据的共享和交流,并且将所有基于DxDesigner的设计进行统一的管理。支持版本控制确保设计同步协调团队协作,DxDataManager支持设计的检入、检出、版本管理、标示设计文件的版本信息和目前的状态。通过对Internet的支持,可以实现设计项目的高效率管理,查看项目进度,了解设计工程师的状态,设定控制权限等。



DxPDF:

设计文档生成工具


DxPDF将层次化的DxDesigner原理图生成PDF格式稳当。在PDF文档中,设计的层次被保留,网络及器件可以交互索引,并且用文本和图形显示出来。由于PDF是业界标准格式而且浏览工具免费,这样对于没有DxDesigner工具的用户就可以方便地浏览和了解原理图。并且可以方便地作为电子存档。


 DxParts:

器件信息管理


 搜寻器件并创建符号(Symbol)是既费时又枯燥的工作。DxParts充分利用Internet优势,帮助设计工程师充分利用基于Internet最大的元器件信心数据库。设计工程师通过DxParts与freetradezone网站(www.freetradezone.com)连接,查询元器件,自动生成所选择元器件的DxDesigner器件符号(symbol),并且建立相关的DxDatabook数据库信息。


DxAnalog:

模拟和混合的电路仿真器




原理图输入

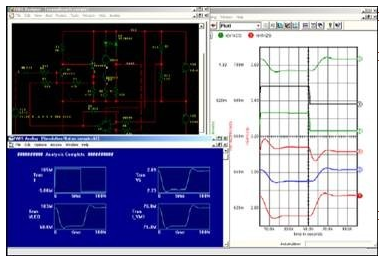

DxAnalog是Mentor的DxDesigner解决方案的一部分。它是一个模拟和混合的电路仿真器,比目前工业上的SPICE和XSPICE有了很大的增强功能。DxAnalog与DxDesigner软件紧密地整合,以便于使用统一的方法开发和管理模拟和混合信号的设计。DxAnalog提供了您正在寻找的综合的、易于使用的高级技术。它适用于仿真开关电源、混合信号IC、射频通信系统、互连、信号处理电路、电源放大器,以及在混合工程学科中的控制系统,如电子、机械、物理。DxAnalog采用增强的SPICE 3和XSPICE仿真引擎提供了内置的数字仿真和混合工程系统设计;可以与fusionTM/VCSTM Verilog、Fusion/ SpeedWaveTM VHDL和Fusion/  ViewSimTM logic仿真器结合进行仿真;提供了交互式的“What-if”接口,便于测试和精炼设计;为保证设计的可靠性和可制造性,使用了蒙特卡洛(Monte Carlo)、最坏情况、极端值、参数扫描、挑剔、快速傅立叶变换、强制电源和pole/zero分析和电路优化;提供了15000个元件模型库和446个模型类;提供了高级的模型支持,包括BSIM(1-3级)EKV  MOSFET、IGBT、GaAs                                         MESFET、PWM、非线形磁、有损传输线、复合放大器、电源设备、射频模型、SSI/MSI数字设备、行为功能和AHDL模型等等。



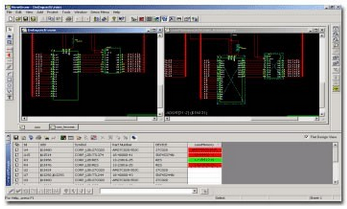

DxVariantManager:

设计派生管理


 模块化的电子产品通常都源自一个基本的原型设计,面向不同客户或者不同市场层面,选择不同的功能或性能模块组合,可以迅速满足特殊市场或用户的需要。


原理图输入


DxVariantManager采用设计派生的管理方式,基于单一的数据库,生成不同用途的设计结构。DxVariantManager根据指定的条件,产生不同的书橱,包括网表,BOM清单等,也可以对不同版本之间的设计派生进行比较。
