PCB设计

发表时间:2022-08-08 浏览次数:1915

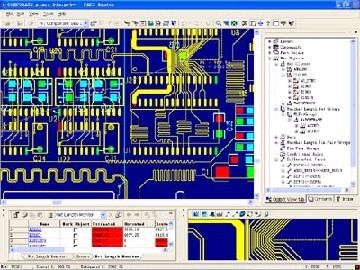

PADS Layout  PCB设计模块

(旧称PowerPCB)



PCB设计


PADS Layout是基于Windows平台标准的PCB设计工具;经过多年发展已被业界证明为可靠的PCB设计技术; 功能强大,覆盖PCB设计的全部功能且便于使用;设计引擎先进,可以准确、轻松地处理复杂的设计问题。


PCB设计

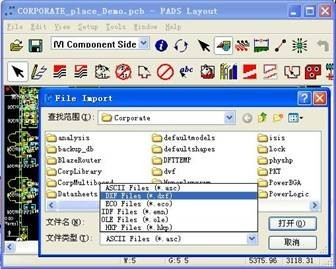

PADS  Layout的兼容性

PADS Layout提供了与其他PCB设计软件、CAM加工软件、机械设计软件的接口,方便了不同设计环境下的数据转换和传递工作。


-- 兼容Protel设计

  PADS  Layout具备Protel设计转换器,可与Protel进行PCB设计和封装库的双向数据转换。


-- 支持OrCAD原理图网表
PAD Layout可导入OrCAD原理图网表,在PCB设计过程中可与OrCAD原理图进行正反标注和交互定位。


-- 兼容Expedition与BoardStation设计

PAD Layout具备与Expedition的双向接口,可以直接读取或保存为Expedition格式的HKP文件和BoardStation(prt/cmp/net/wir/tra/tch)文件。


-- 提供与Cadence Spacctra PCB布线器的接口

PAD Layout具备Spacctra Link模块,可将当前设计文件导出至Spacctra布线器中。





PCB设计



-- 提供CAM350接口

PAD Layout集成了CAM加工软件的接口,可以直接启动CAM350,将当前设计生成光绘、钻孔数据传至CAM350中进行处理。



-- 提供AutoCAD接口

PAD  Layout支持AutoCAD的DXF文件格式,可以导入AutoCAD环境下的机械框图作为设计边框,也可将PCB设计导出至AutoCAD中进行标注处理等。


 -- 提供ProE接口

PAD  Layout支持ProE格式的双向接口。



PADS Layout主要功能:

浏览PCB文件、小规模PCB设计时不占用License资源

没有空闲可用的License时,设计者也可以打开软件对PCB设计文件进行浏览和检查,并可以完成小规模(封装数小于三十)的PCB设计任务。


PCB设计

支持标准Windows字体及汉字输入

为国内用户在PCB上进行汉字标注提供了方便,支持所有Windows标准字体。


可汉化界面

PADS完全基于Windows操作系统,并可支持汉化界面。

提供专用的模拟电路PCB设计工具包


PADS Layout提供了自动和交互式跳线功能,并支持泪滴添加、泪滴尺寸编辑、直切泪滴和凹面泪滴等功能,并可以进行圆角走线,任意角度走线。尤其适合家电类模拟PCB、单双面PCB设计。



PADS Layout 的 RF 设计功能


射频(RF)设计模块主要有以下功能:创建 RF 元件时可以直接导入 DXF 格式图形;针对RF设计,增加了过孔阵列功能,可以自动添加保护关键信号线的保护过孔以及增加敷铜连接性的过孔。新增两个过孔命令– Via Shield 和 Via Stitch;铜皮形状增强 - 直角线和切角线的直接创建。




支持设计复用功能

支持将经典电路(Golden Circuit)或芯片外围电路的原理图拓扑结构与PCB布局布线信息保存为复用模块,以便在新的设计中直接调用,无须重复设计。


高速布线功能

PADS支持交互式高速布线,如差分对布线、高速网络长度限制、交互式蛇形布线以确保延时匹配、切换布线层时自动调整线宽以保证阻抗连续、布线推挤与形状优化、高速网络最大过孔数量检验、USB系统差分对阻抗与长度匹配、DDR系统源同步网络组时序匹配等功能。



可测试性设计(Design For Test)

PADS  Layout/ PADS Router可以对PCB进行可测试性检验,并对不可测试的网络进行标注。并支持ICT(In Circuit Testing)标准格式数据输出,实现PCB自动测试。



PCB设计

可制造性设计(Design For Fabrication)

PADS Layout/ PADS Router可以对可能导致加工错误的PCB设计细节如酸角、狭条、焊接搭桥等问题进行检验,保证了产品性能不受PCB生产工厂加工能力的影响。

  Analog Tool Kit(模拟工具包)


模拟工具包为高密度,单面和双面电路板提供了自动和交互式跳线,以及先进的泪滴和焊盘(填充)切片控制功能。通过自动操作结合手动的步骤,模拟工具节省了时间,而且有助于确保布局符合设计规则的要求。在 PADS AutoRouter和PADS Router中进行任意角度布线需要用到模拟工具包。


PCB设计
